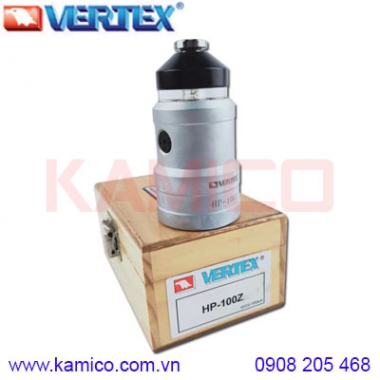

Thiết bị cài đặt chiều cao HP-100Z, HP-100ZM Vertex

Thiết bị cài đặt chiều cao HP-100Z, HP-100ZM Vertex

• Chiều cao 50 mm và 100 mm.
• Đèn đỏ sẽ sáng khi chạm vào.
• Độ chính xác: 0.005 mm.
• Kết hợp cả phương đứng và phương ngang trong một thiết bị.
• Trọng lượng: 0.7 kg.
• A. DÒNG HP-50 / 100 / ZM / EM — TÍCH HỢP NAM CHÂM ĐỂ DỄ DÀNG CÀI ĐẶT. CÓ THỂ SỬ DỤNG THEO PHƯƠNG ĐỨNG VÀ NGANG!
• B. CHIỀU CAO TIÊU CHUẨN: 50 HOẶC 100 MM
• C. TRỌNG LƯỢNG: KHOẢNG 0.7 – 1.2 KG
• D. KHI CHẠM, ĐÈN ĐỎ SẼ SÁNG
• E. ĐỘ CHÍNH XÁC: TRONG KHOẢNG 0.005 MM
• F. LOẠI PIN: LR44 / A76 / G13 x 2 VIÊN

HƯỚNG DẪN SỬ DỤNG:

• Có một cơ cấu bên dưới tấm tiếp xúc có thể điều chỉnh bằng khối chuẩn (gauge block).
• Khi tốc độ máy cao, hãy giảm tốc độ và di chuyển lên/xuống cho đến khi đèn đỏ tắt.
• Sau đó, thực hiện lại thao tác ở tốc độ thấp hơn.
• Ở vị trí ngang (dành cho dòng HPXXX-XXEM/ZM có chức năng nam châm), vui lòng sử dụng mũi dao cắt để tiếp xúc với tấm tiếp xúc.
• ⚠ Không thể sử dụng thước cặp (vernier) để kiểm tra hoặc thiết lập lại.
