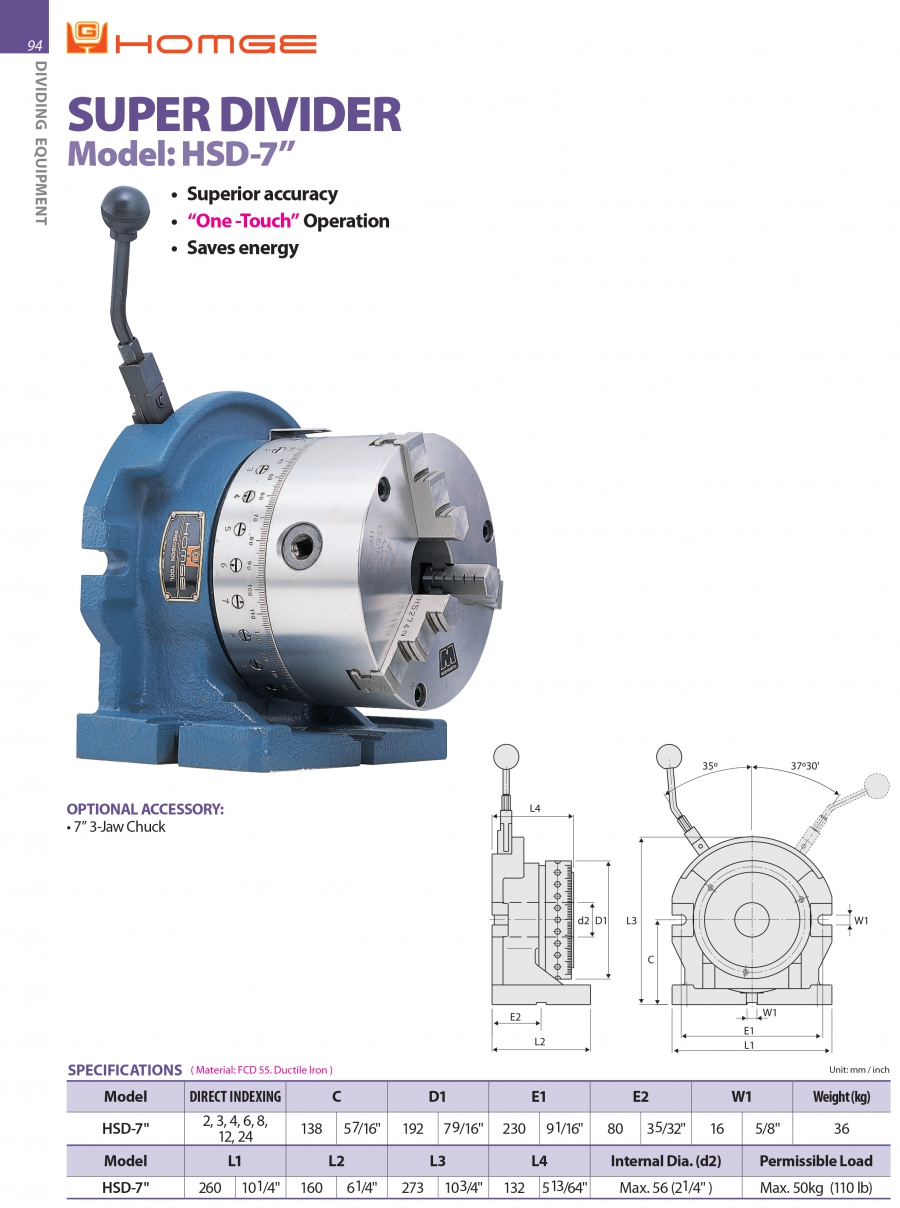

Bộ chia độ chính xác HSD-7” Homge

Bộ chia độ chính xác HSD-7” Homge

• Thiết bị có thể thực hiện các công việc chia độ như trên máy phay, máy khoan và máy chuốt với hiệu suất cao và độ chính xác cao.
• Chia độ trực tiếp: 2, 3, 4, 6, 8, 12, 24
• Độ chính xác vượt trội
• Vận hành “một chạm”
• Tiết kiệm năng lượng
• Bộ chia độ này cung cấp các tùy chọn chia độ trực tiếp gồm 2, 3, 4, 6, 8, 12 và 24, mang lại nhiều lựa chọn cho các loại công việc chia độ khác nhau. Tính năng chia độ trực tiếp cho phép thực hiện việc chia độ nhanh chóng và chính xác mà không cần tính toán hoặc điều chỉnh thêm.
• Cơ chế vận hành “một chạm” của đầu chia độ giúp thiết bị dễ sử dụng. Thiết kế tiết kiệm năng lượng giúp giảm mức tiêu thụ điện tổng thể, là một giải pháp tiết kiệm chi phí và thân thiện hơn cho các nhà sản xuất.
• Sản phẩm thường được sử dụng trên máy phay, máy khoan và máy chuốt để thực hiện các công việc chia độ với hiệu suất và độ chính xác cao.

Phụ kiện tùy chọn:

• Mâm cặp 3 chấu 7 inch

QUAN TRỌNG:

Khi thao tác lặp lại, cần đảm bảo luôn đưa tay gạt (Lever) trở về vị trí ban đầu sau mỗi lần chia độ.

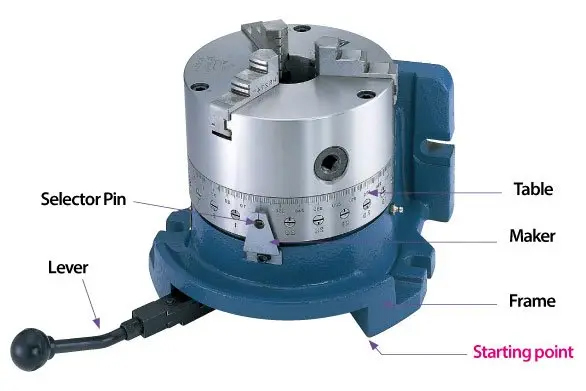

CÁCH VẬN HÀNH:

• Thiết lập số chia bằng cách xoay các chốt chọn (Selector Pins) nửa vòng bằng tua vít.

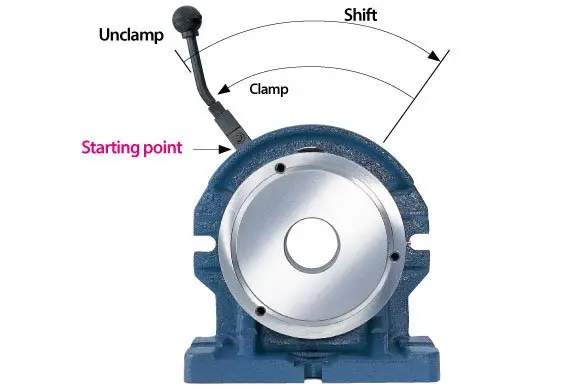

• Xoay tay gạt theo chiều kim đồng hồ sẽ nhả khóa bàn xoay và bàn sẽ quay đến vị trí chia độ tiếp theo đã chọn.
• Bàn sẽ dừng lại tại vị trí chia độ nhờ cơ cấu chốt định vị (Plunger).
• Khi tay gạt được đưa về vị trí ban đầu, bàn xoay sẽ được khóa lại.

CHỌN VỊ TRÍ CHIA ĐỘ DỄ DÀNG:

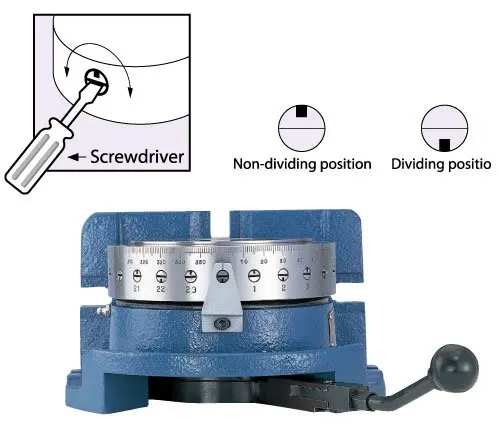

Các vị trí chia độ có thể được thiết lập nhanh chóng và dễ dàng bằng cách xoay các chốt chọn (Selector Pins) nửa vòng bằng tua vít.

ĐỊNH VỊ CHỈ VỚI MỘT THAO TÁC:

Việc thiết lập chia độ được thực hiện đơn giản chỉ bằng cách xoay các chốt chọn nửa vòng bằng tua vít.

⚠️ LƯU Ý AN TOÀN:

• Không được di chuyển tay gạt khi bộ chia độ chưa được cố định chắc chắn trên bàn máy. Tay gạt chỉ nên được thao tác khi thiết bị đã được gá chắc chắn.
• Luôn đưa tay gạt về vị trí khóa sau mỗi lần vận hành để tránh kẹt cơ cấu.
• Không dùng lực mạnh để ép tay gạt nếu bị kẹt do thao tác sai. Hãy xoay chốt chọn sang vị trí "vượt qua" để giải phóng tay gạt.
• Chỉ bắt đầu gia công khi cơ cấu chốt định vị đã dừng hoàn toàn bàn xoay và tay gạt đã được đưa về vị trí khóa.
