Đầu chia độ đơn giản CC-06”, CC-08” Homge

Đầu chia độ đơn giản CC-06”, CC-08” Homge

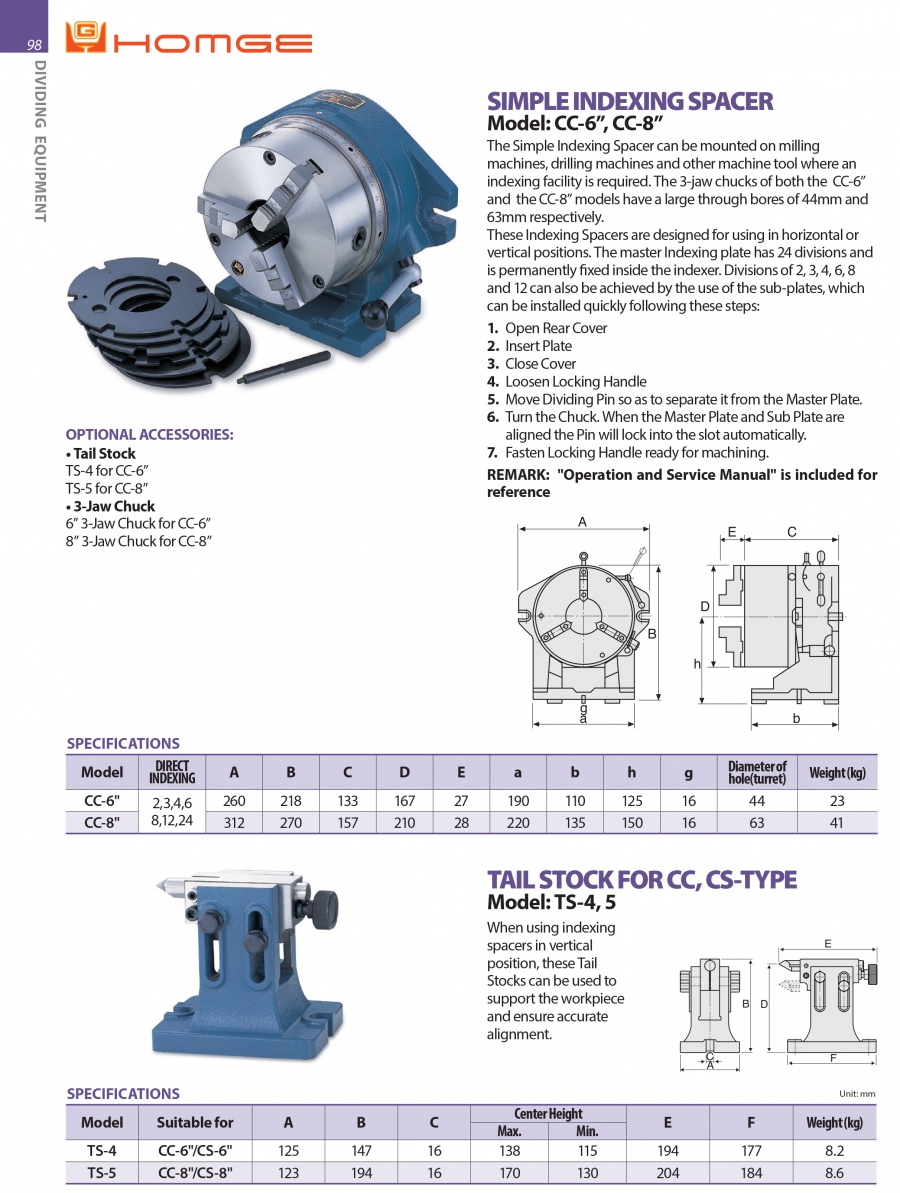

Bộ chia độ đơn giản có thể được lắp trên máy phay, máy khoan và các máy công cụ khác khi cần thực hiện chia độ. Mâm cặp 3 chấu của cả hai mẫu CC-6” và CC-8” đều có lỗ xuyên lớn, lần lượt là 44mm và 63mm.

Các bộ chia độ này được thiết kế để sử dụng ở cả vị trí ngang và dọc. Đĩa chia chính có sẵn 24 rãnh chia và được gắn cố định bên trong bộ chia độ. Các số chia 2, 3, 4, 6, 8 và 12 cũng có thể thực hiện được bằng cách sử dụng các đĩa phụ, có thể lắp đặt nhanh chóng theo các bước sau:

1. Mở nắp sau
2. Lắp đĩa phụ
3. Đóng nắp lại
4. Nới lỏng tay vặn khóa
5. Di chuyển chốt chia để tách ra khỏi đĩa chính
6. Xoay mâm cặp. Khi đĩa chính và đĩa phụ thẳng hàng, chốt sẽ tự động khóa vào khe chia.
7. Siết chặt tay vặn khóa và sẵn sàng gia công

Ghi chú: Sản phẩm đi kèm “Sách hướng dẫn vận hành và bảo trì” để tham khảo.

Phụ kiện tùy chọn:

• Ụ động:
  • TS-4 dùng cho CC-6”
  • TS-5 dùng cho CC-8”
• Mâm cặp 3 chấu:
  • Mâm cặp 3 chấu 6” cho CC-6”
  • Mâm cặp 3 chấu 8” cho CC-8”
