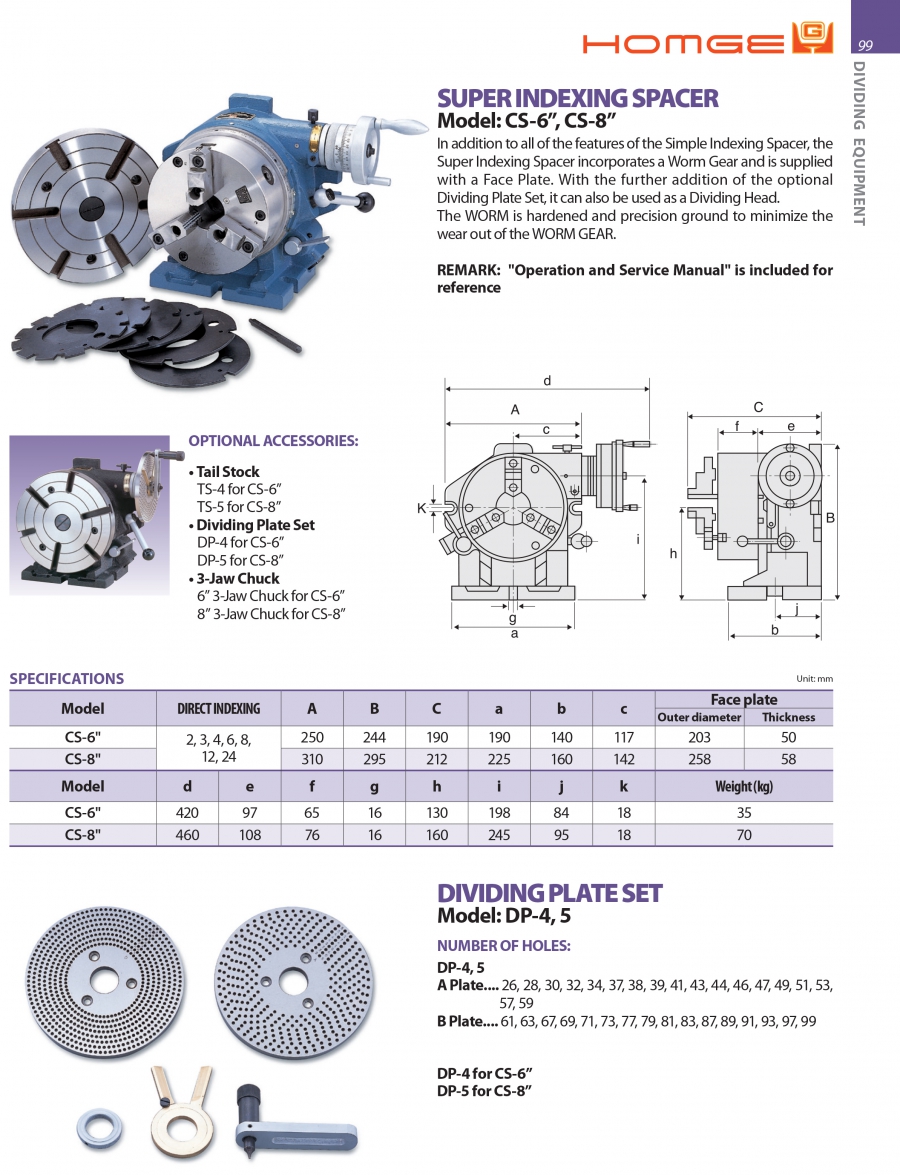

Đầu chia độ chính xác CS-6”, CS-8” Homge

Đầu chia độ chính xác CS-6”, CS-8” Homge

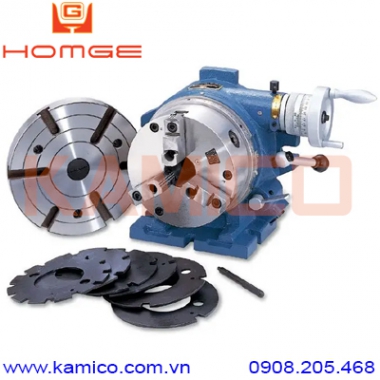

Ngoài tất cả các tính năng của bộ chia độ đơn giản, bộ chia độ siêu chính xác (Super Indexing Spacer) còn tích hợp bánh vít – worm gear và được trang bị mâm định vị mặt (Face Plate). Khi lắp thêm bộ đĩa chia độ tùy chọn, thiết bị này còn có thể hoạt động như một đầu chia độ (Dividing Head).

Trục vít (Worm) được tôi cứng và mài chính xác để giảm hao mòn của bánh vít (Worm Gear).

1. Thiết bị này kết hợp lợi ích của bộ chia độ siêu chính xác với bộ chia điều khiển bằng bánh vít. Khi được lắp trên máy phay, máy doa hoặc các máy công cụ khác, thiết bị có thể thực hiện chia độ gián tiếp và chia độ đặc biệt thông qua cơ cấu bánh vít.
2. Khi ngắt liên kết bánh vít, đĩa chính 24 rãnh sẽ cho phép chia độ các số: 2, 3, 4, 6, 8, 12 và 24 — giống như bộ chia độ đơn giản.
3. Khi tháo mâm cặp ra, thiết bị có thể hoạt động như một bàn xoay (rotary table) ở cả vị trí ngang và dọc. Tay quay của bàn xoay có tỷ số giảm tốc bánh vít là 1:90. Vòng chia trên tay quay có vạch chia theo phút và vernier (du xích) cho phép điều chỉnh chính xác tới 10 giây.

Ghi chú: Sản phẩm đi kèm “Sách hướng dẫn vận hành và bảo trì” để tham khảo.

Phụ kiện tùy chọn:

• Ụ động (Tail Stock)
   TS-4 cho CS-6”
   TS-5 cho CS-8”
• Bộ đĩa chia độ (Dividing Plate Set)
   DP-4 cho CS-6”
   DP-5 cho CS-8”
• Mâm cặp 3 chấu (3-Jaw Chuck)
   6" cho CS-6”
   8" cho CS-8”
